Разборка инвертора с чистой синусоидой

/ru/electronics/common/ edecoainverter
25/Январь/2023
авторRentaro
Rentaro

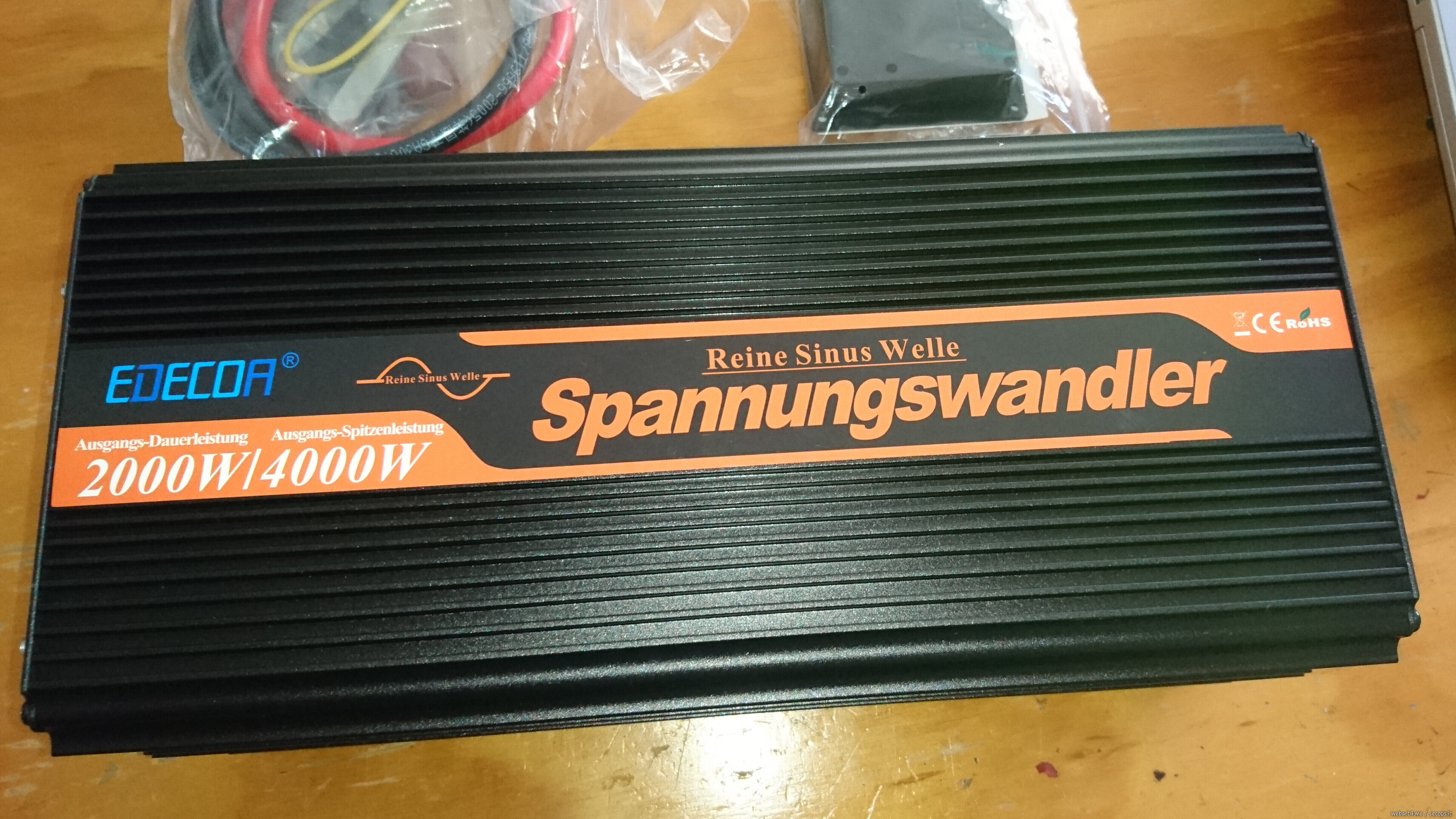

Инвертор с чистым синусом 4878x2743 IMG_20221228_153454.jpg
Инвертор с чистым синусом

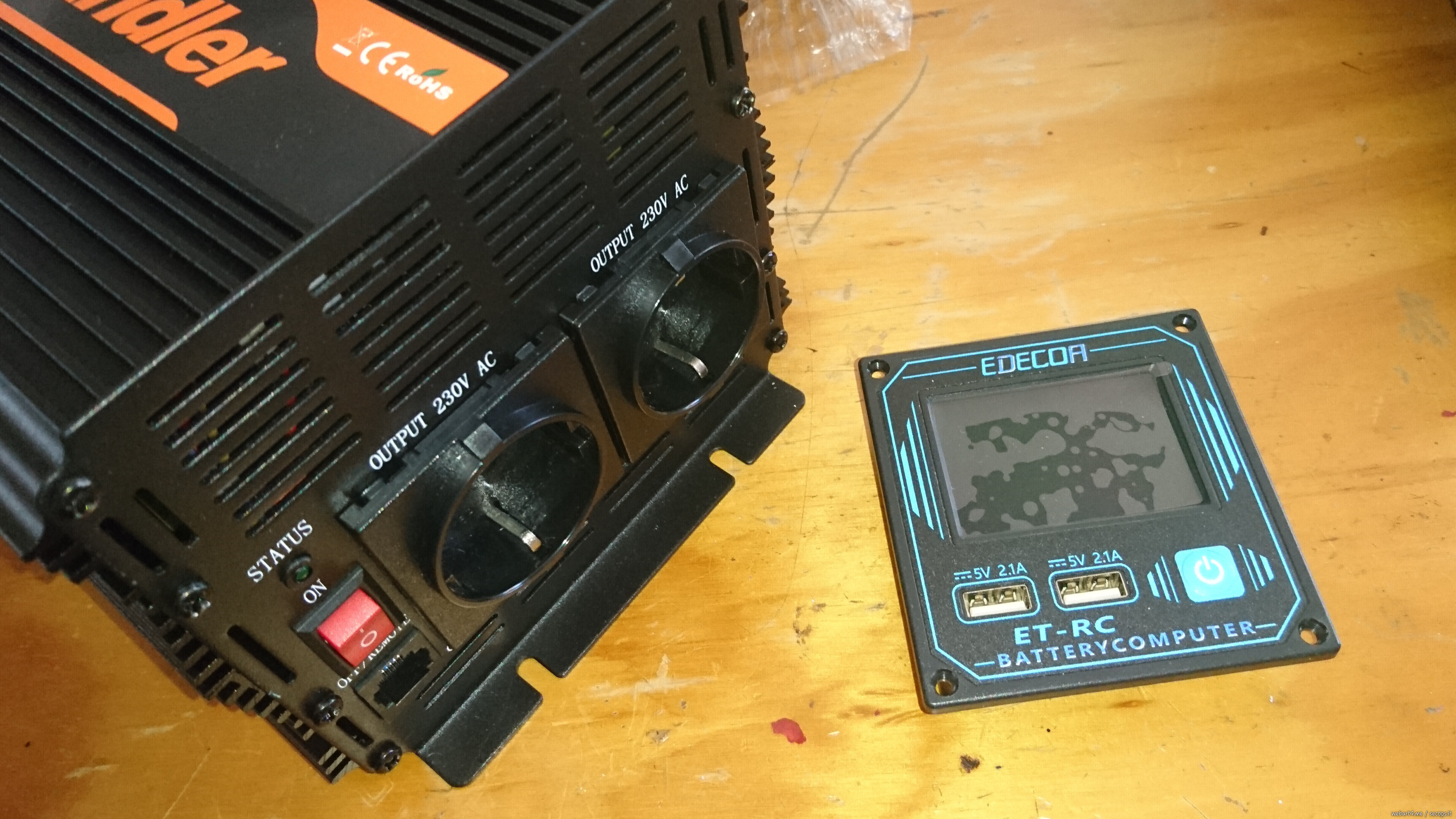

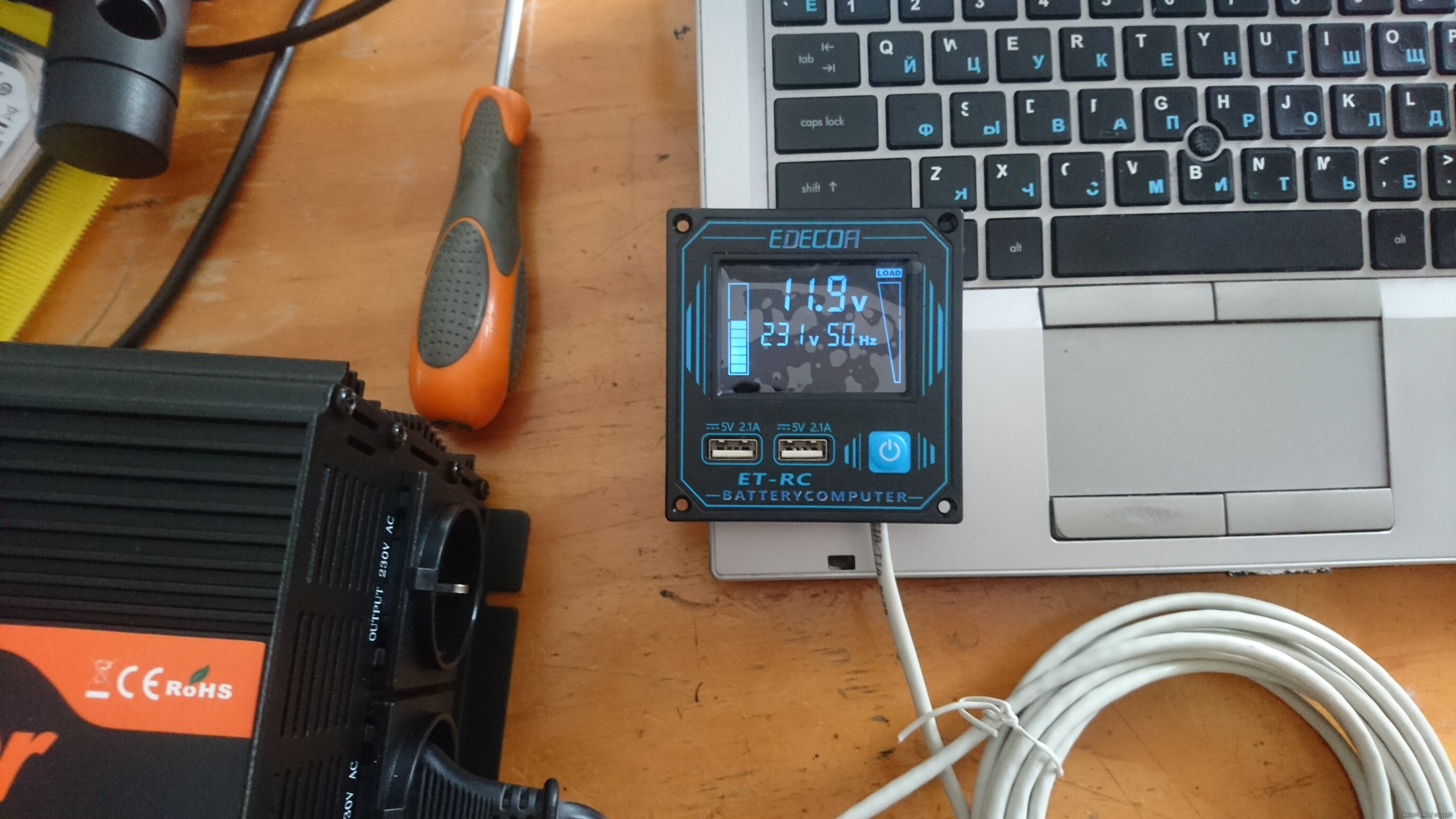

Пульт управления
Пульт управления 4904x2758

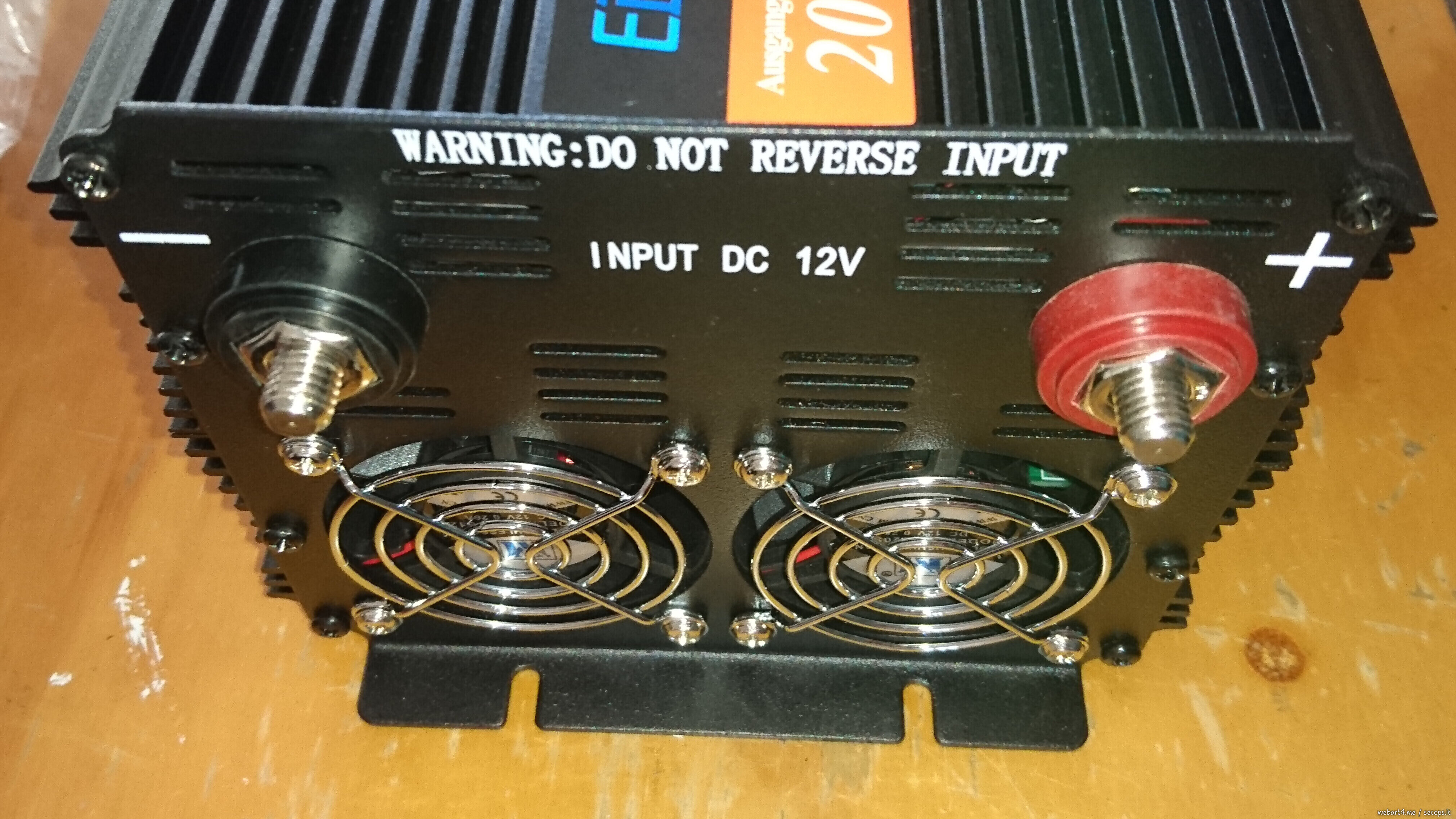

Клеммы на аккумуляторы
Клеммы на аккумуляторы 4044x2275

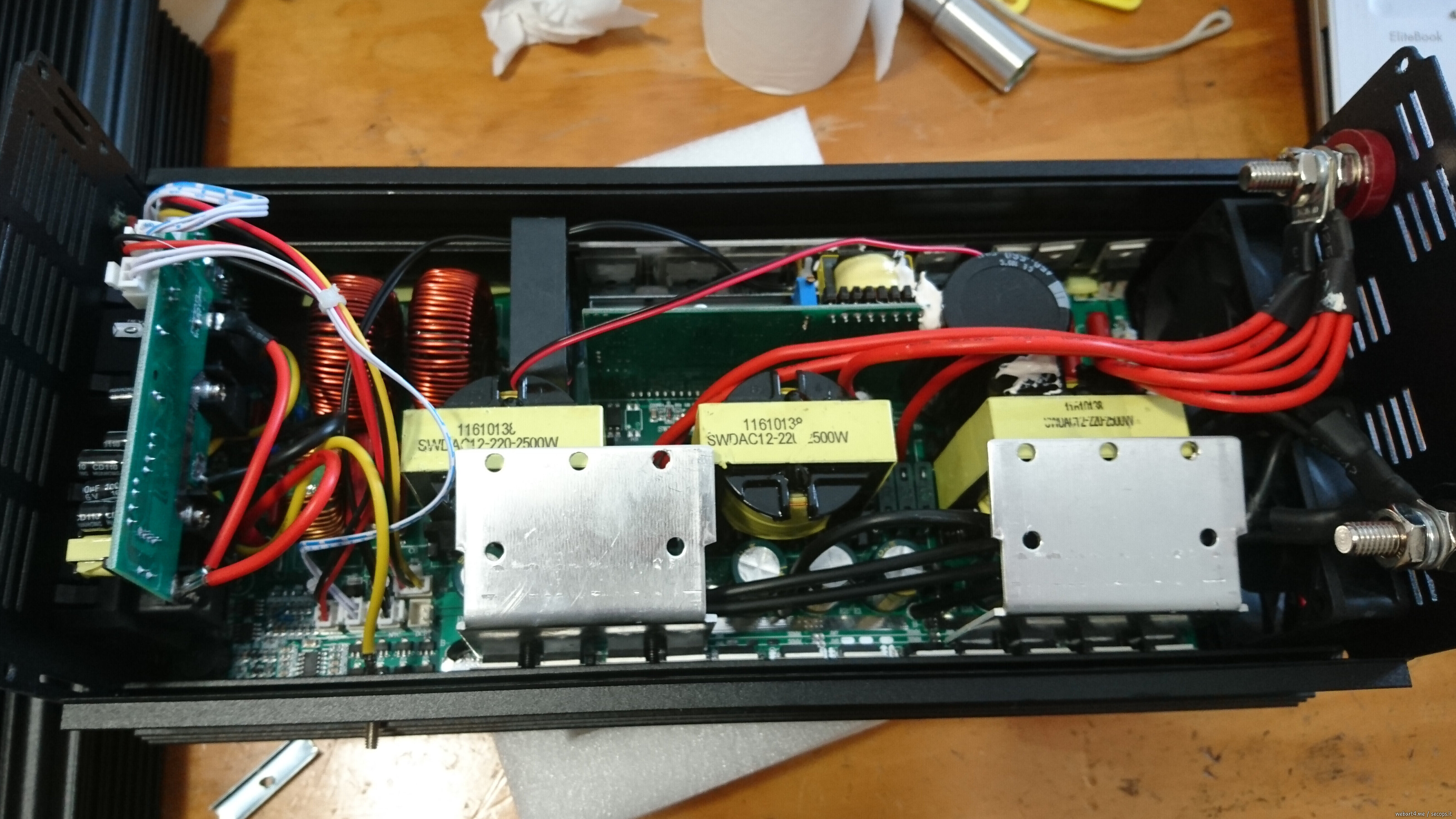

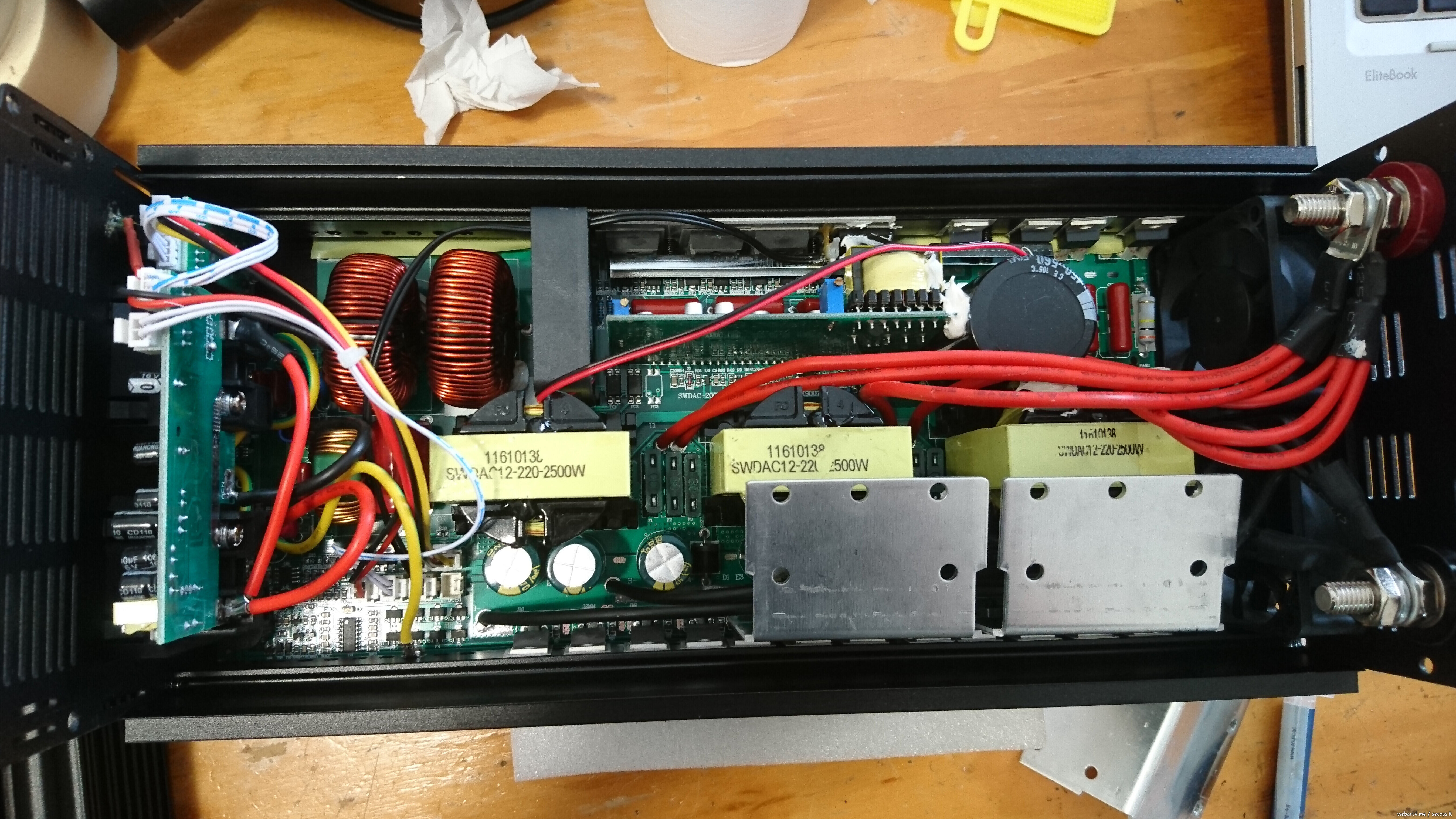

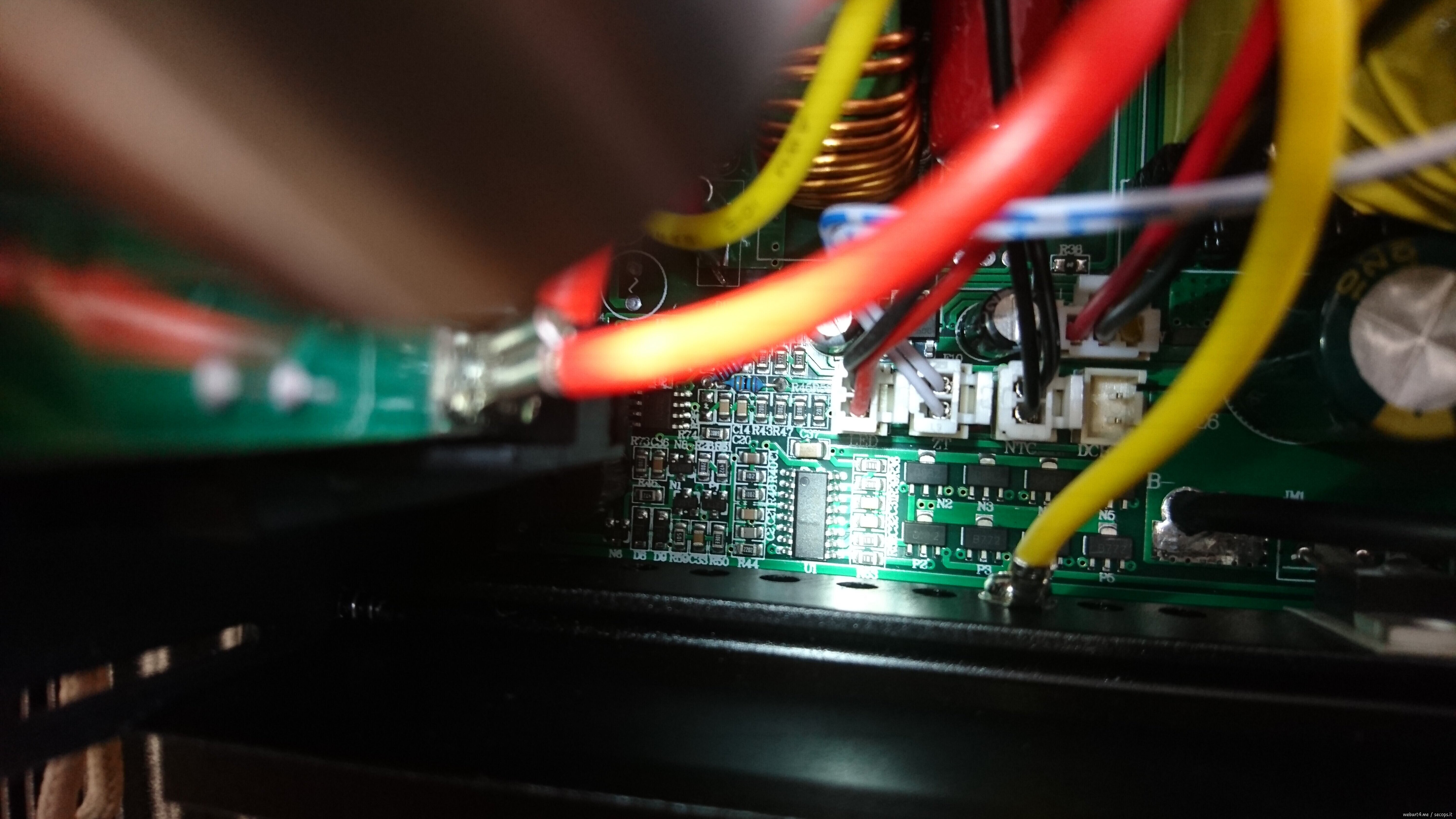

Общий вид платы
Общий вид платы 5235x2945
MOSFET FTP1404
MOSFET FTP1404 5984x3366
MOSFET FTP1404
MOSFET FTP1404 5984x3366

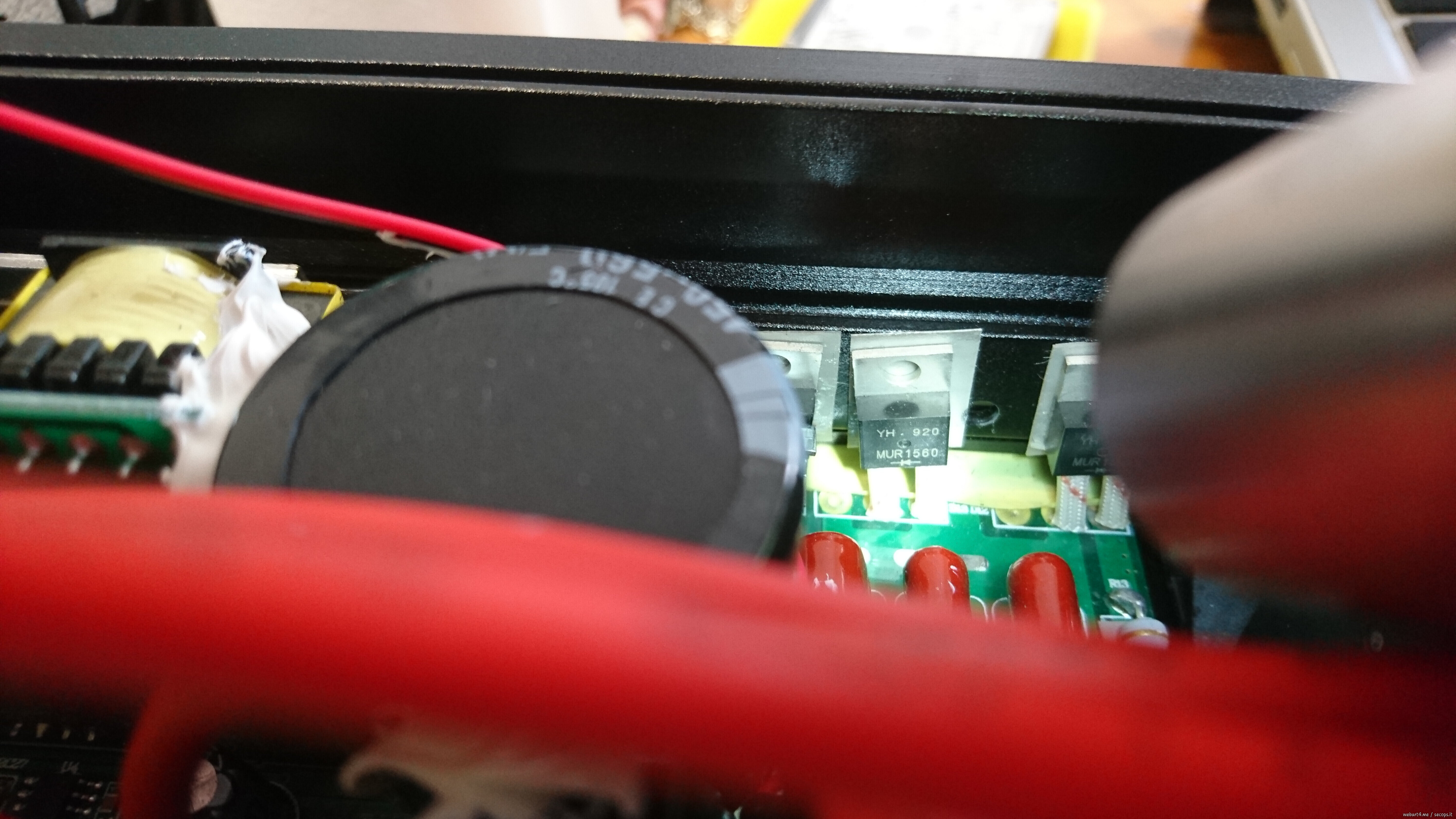

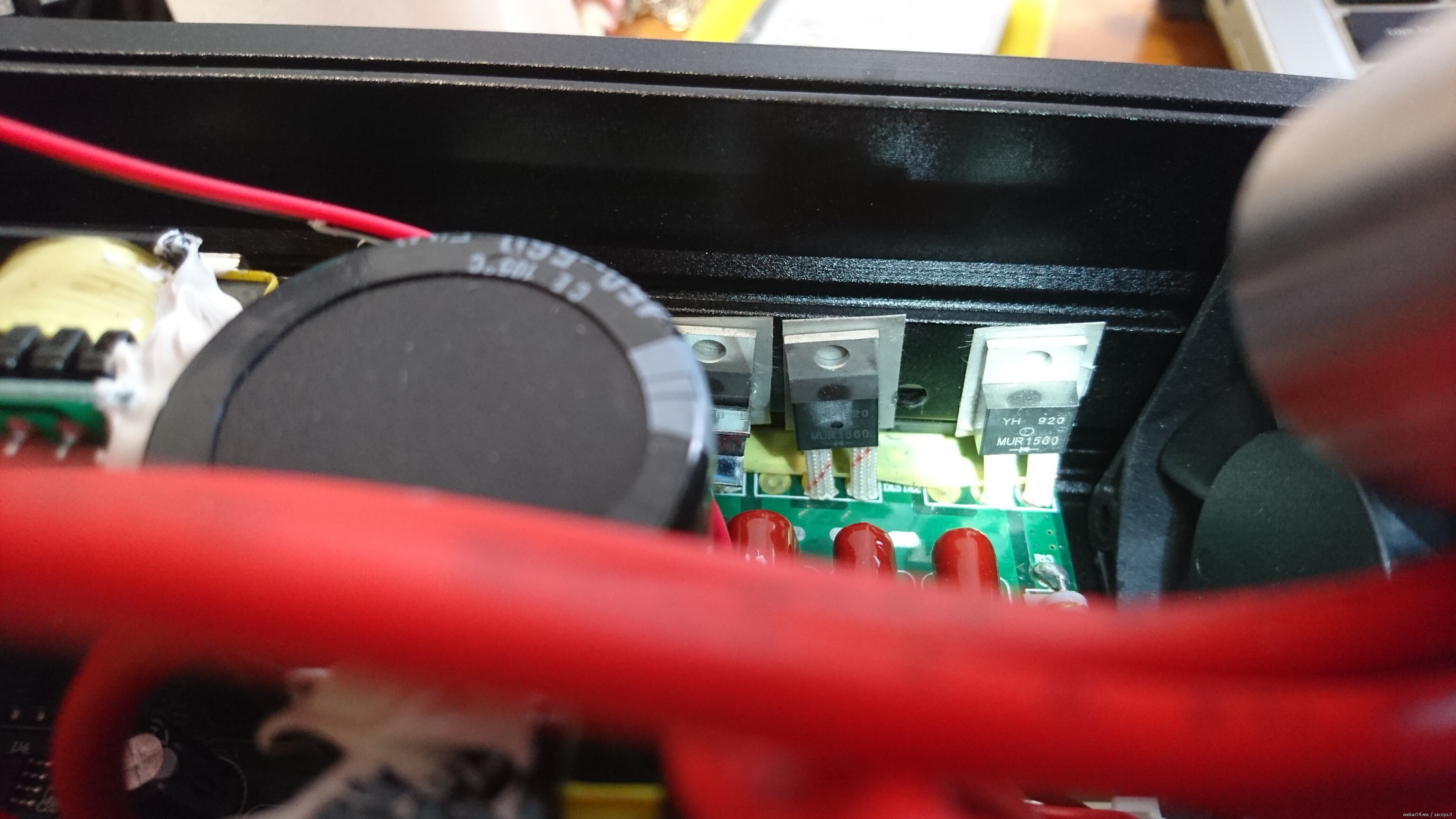

MUR1560
MUR1560 5984x3366


FTP1404 - 40В, 202А
MUR1560 - 600В, 15А

MUR1560
MUR1560 5984x3366

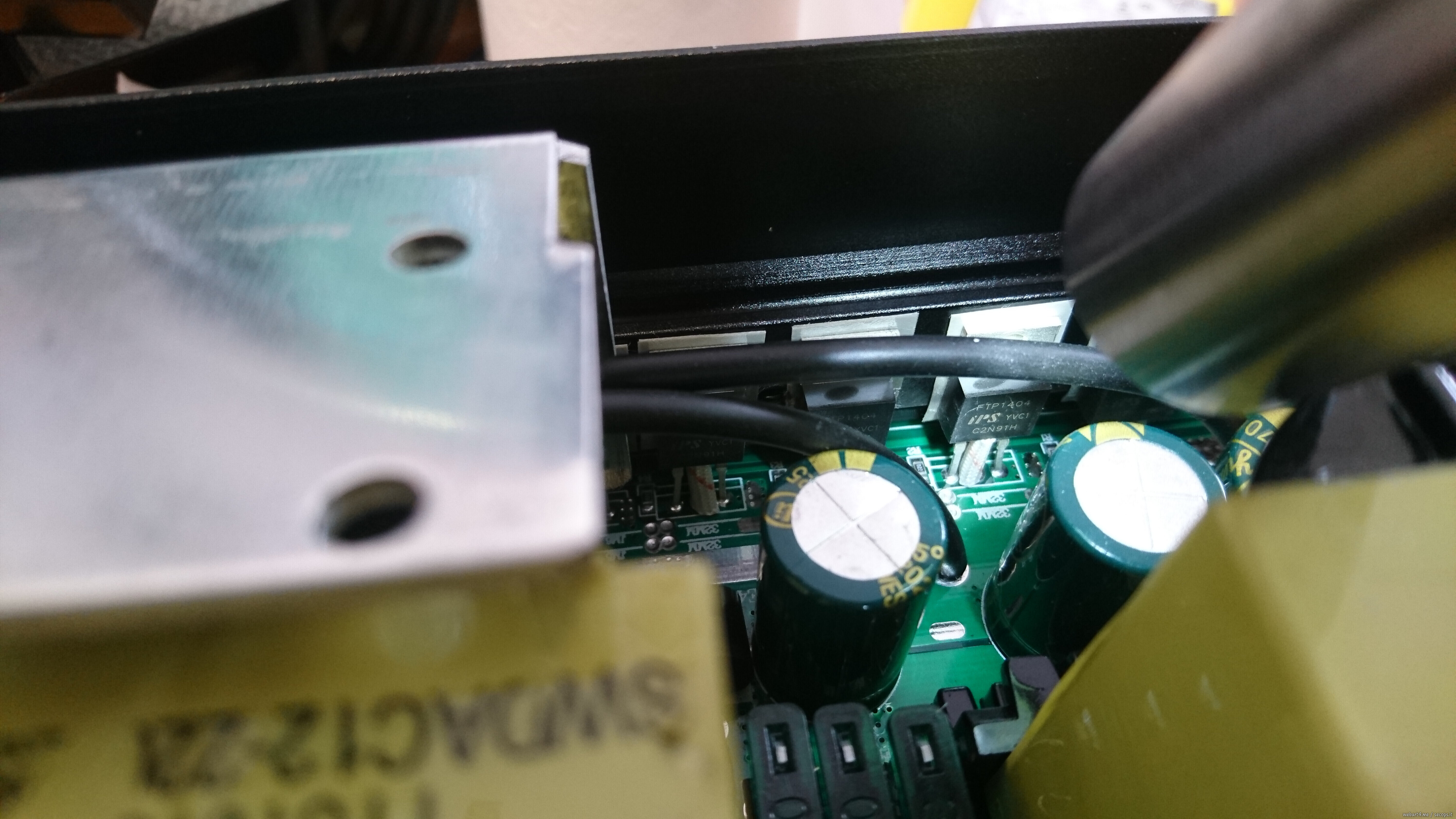

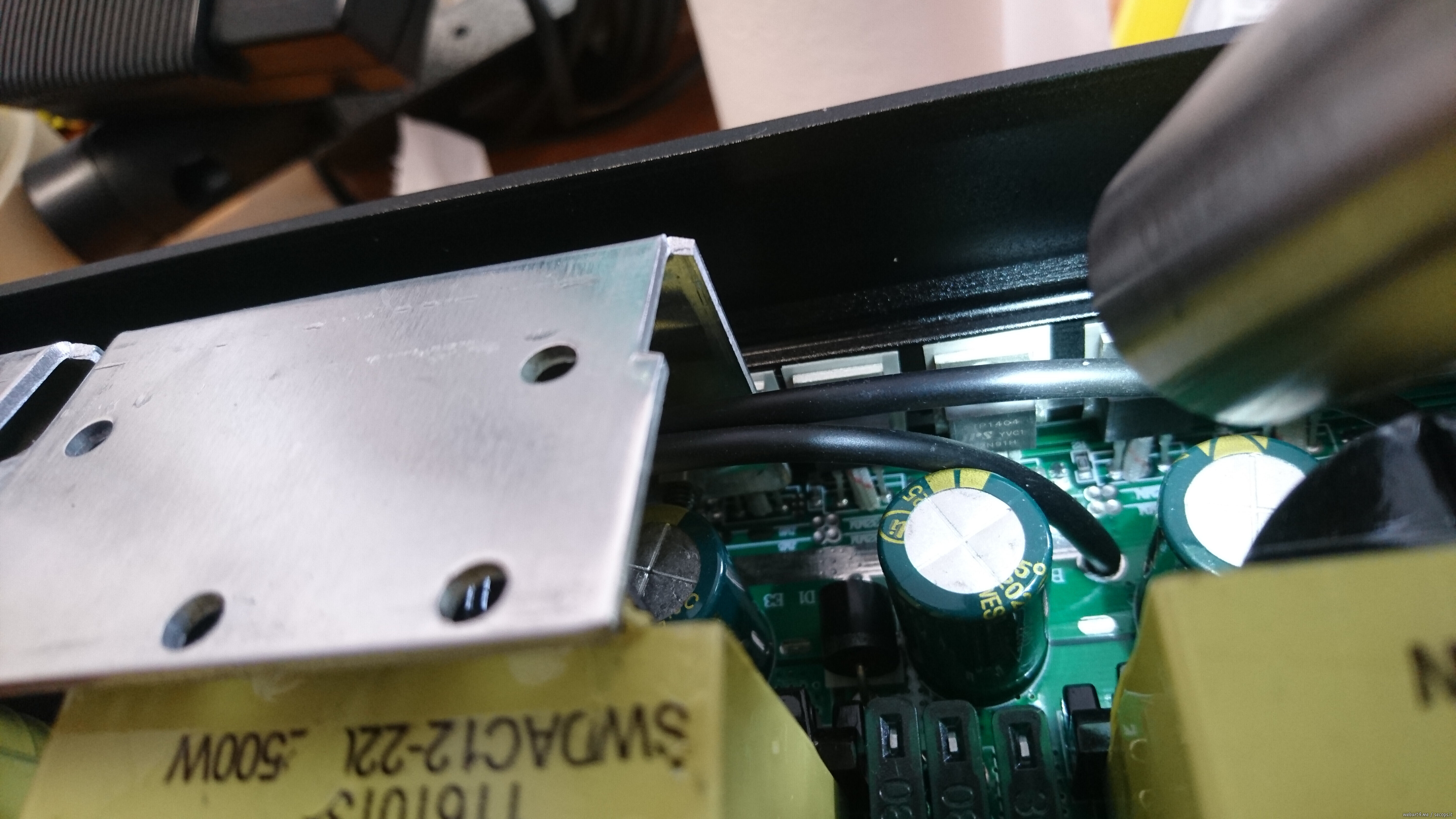

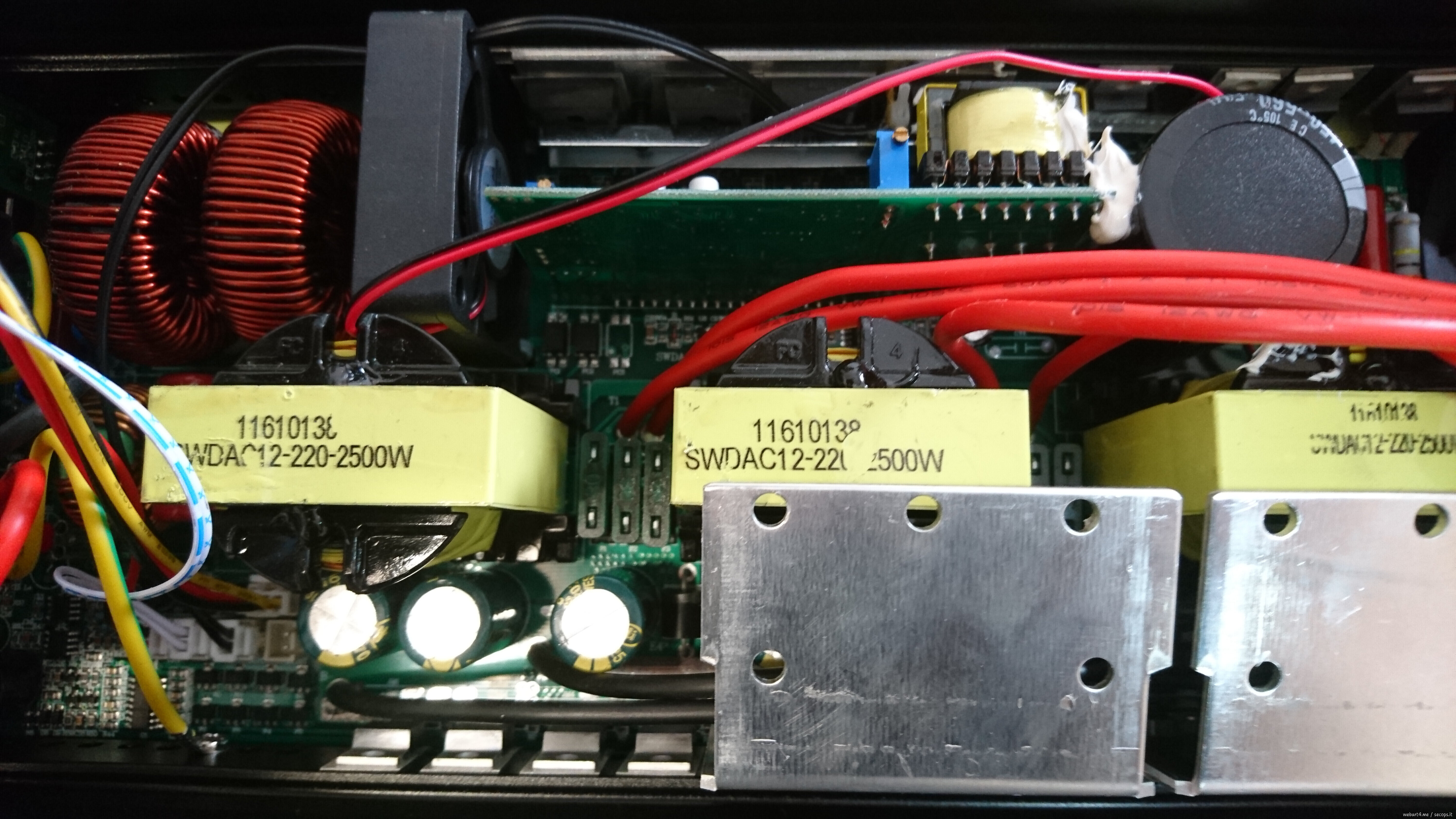

SWDAC12-220-2500W
SWDAC12-220-2500W 5984x3366
SWDAC12-220-2500W
SWDAC12-220-2500W 5395x3034


Трансформатор SWDAC12-220-2500W

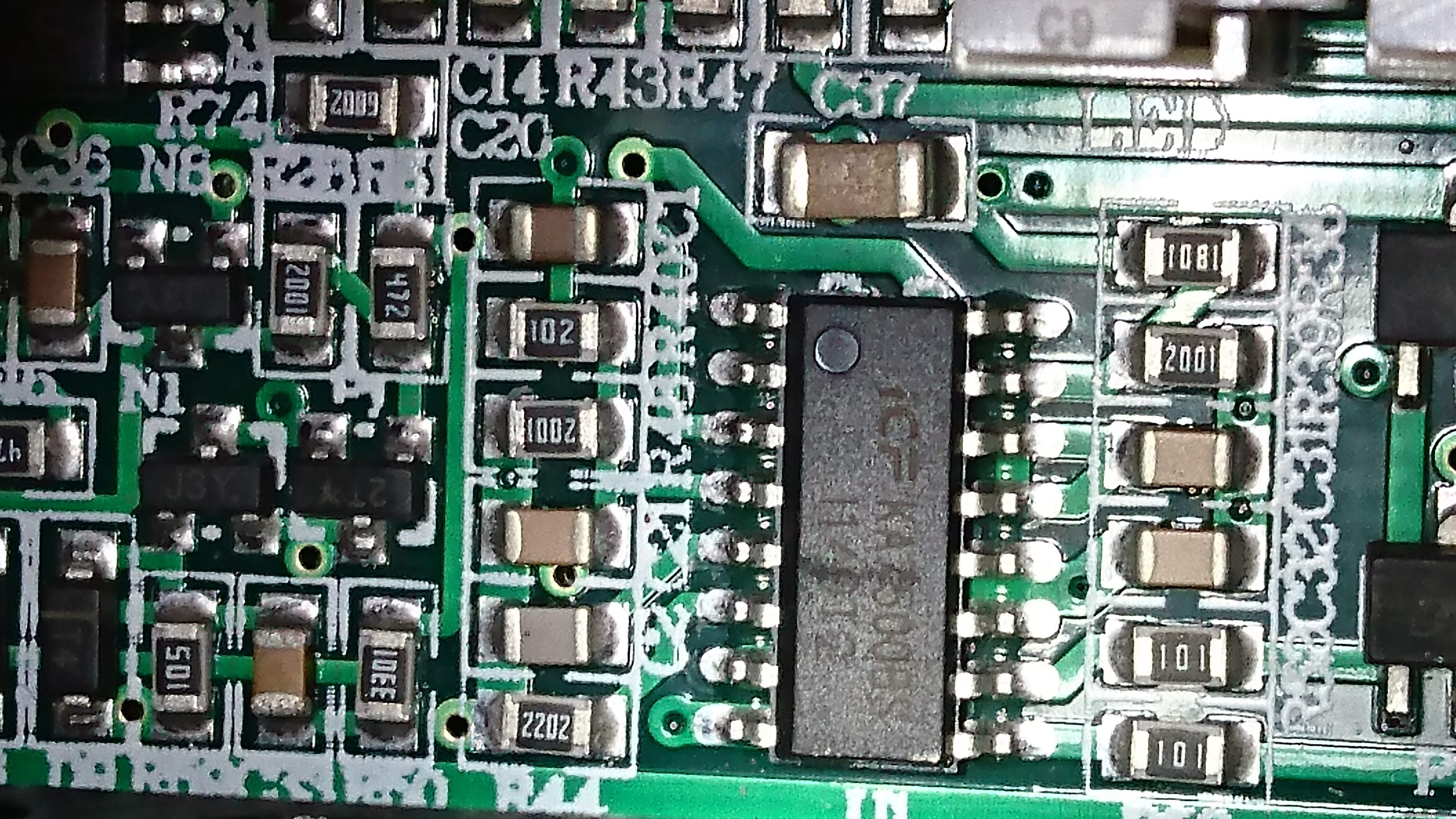

KA7500B
KA7500B 5984x3366
KA7500B
KA7500B 5984x3366

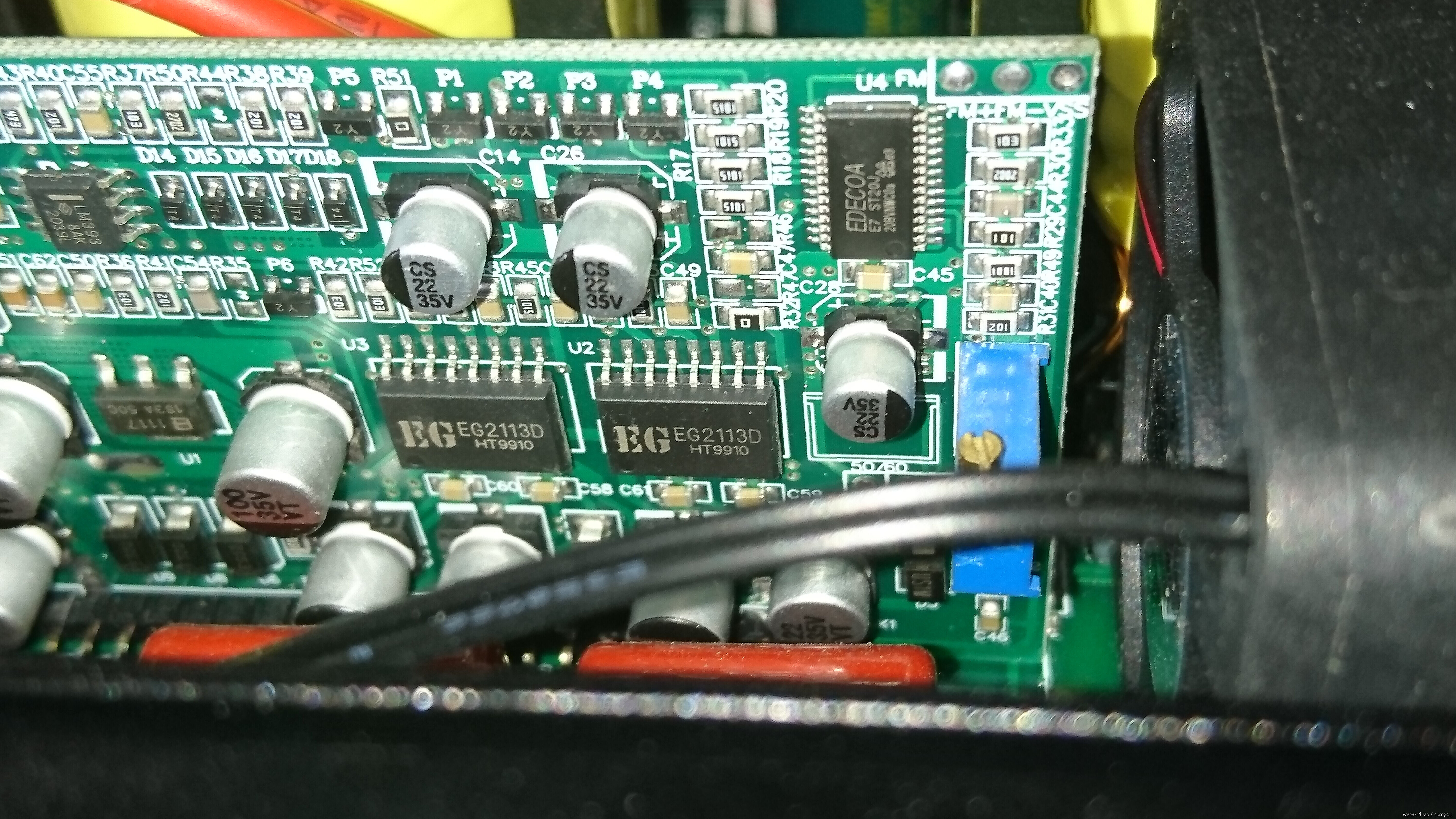

EG2113D
EG2113D 5984x3366


KA7500B ШИМ – контроллер
EDECOA E7 ST20J
EG2113D MOS Driver

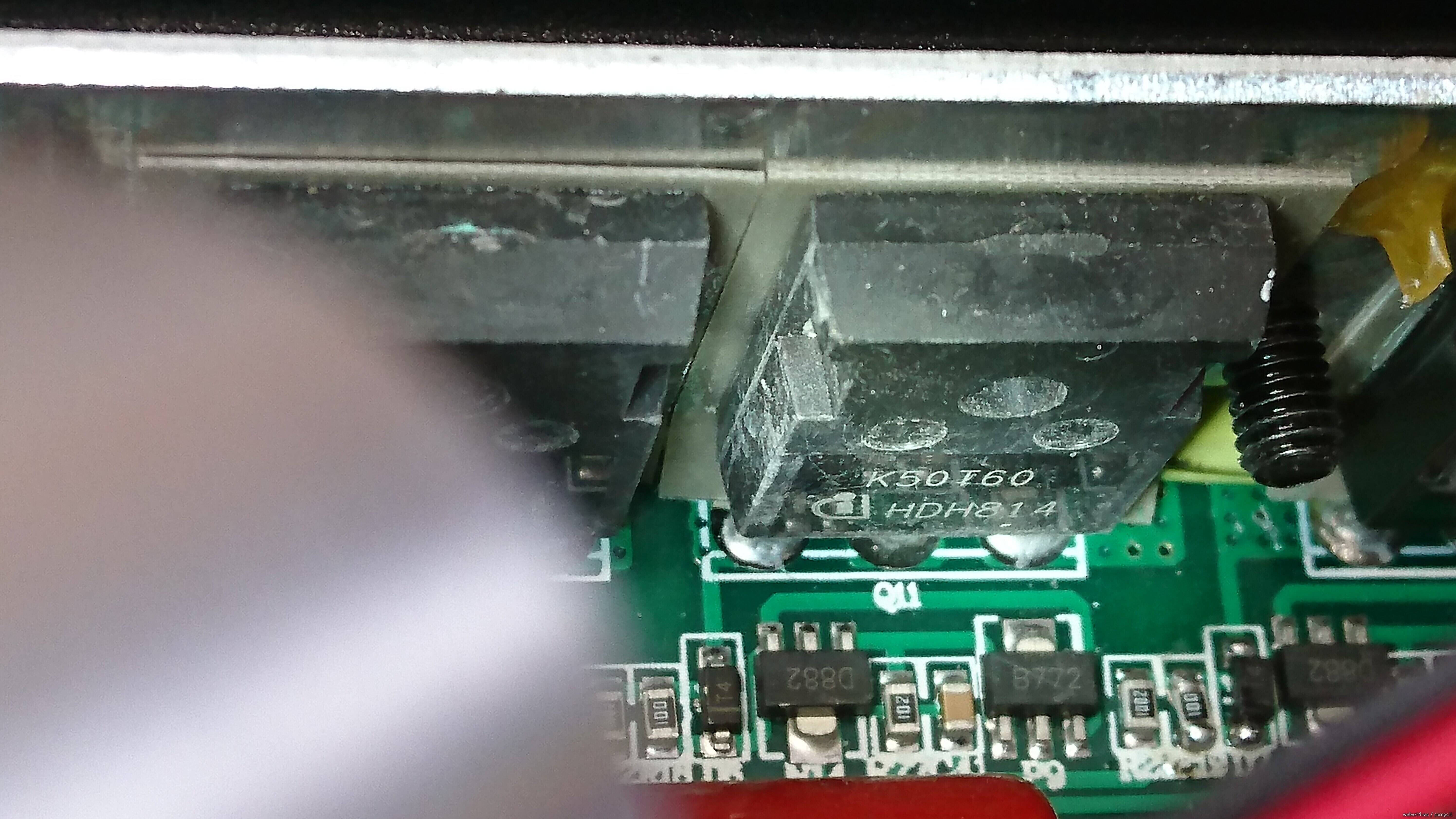

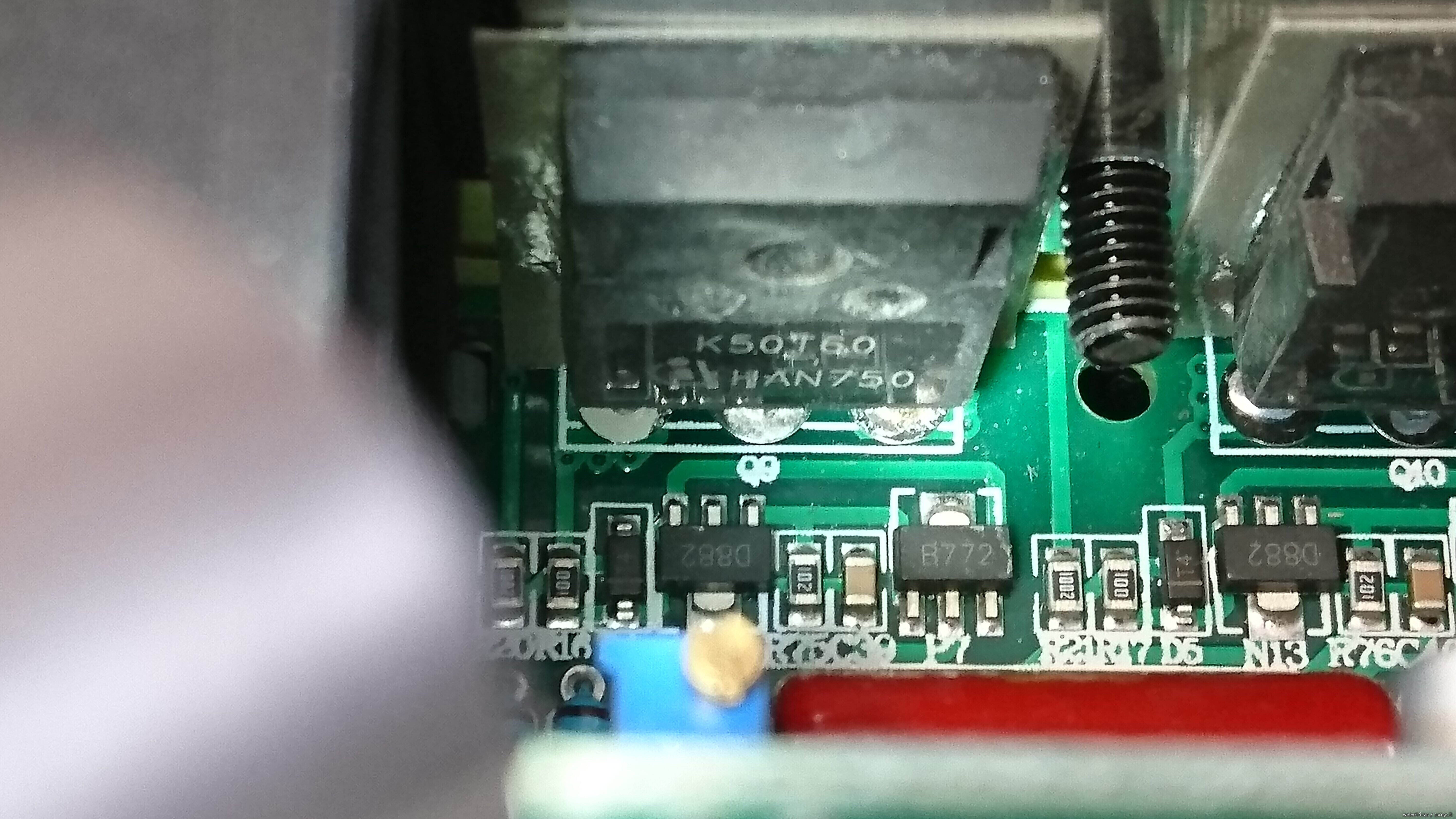

K50T60
K50T60 5984x3366
K50T60
K50T60 5984x3366

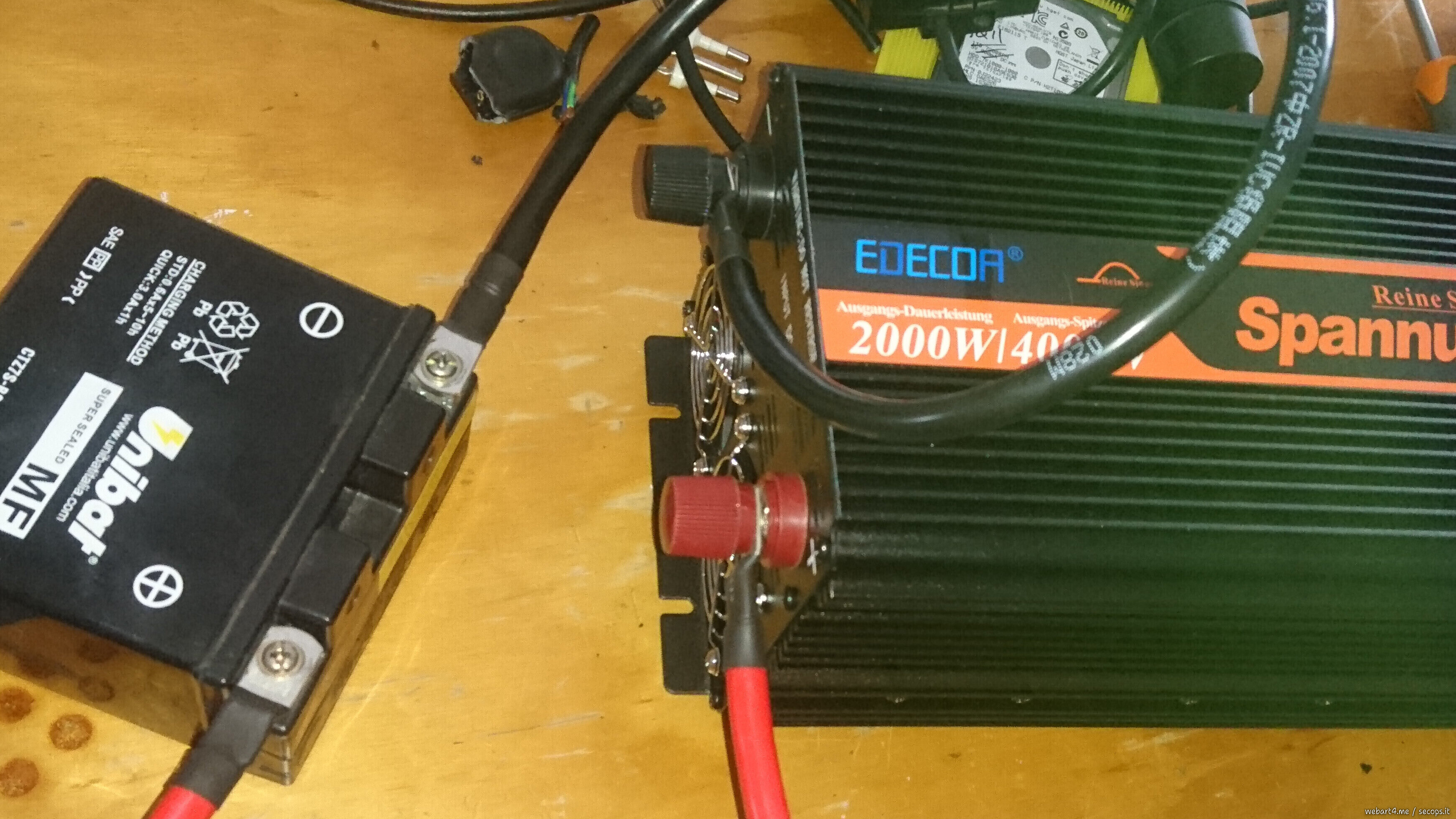

Подключение аккумулятора
Подключение аккумулятора 3484x1960


K50T60 - IGBT 600В 80А

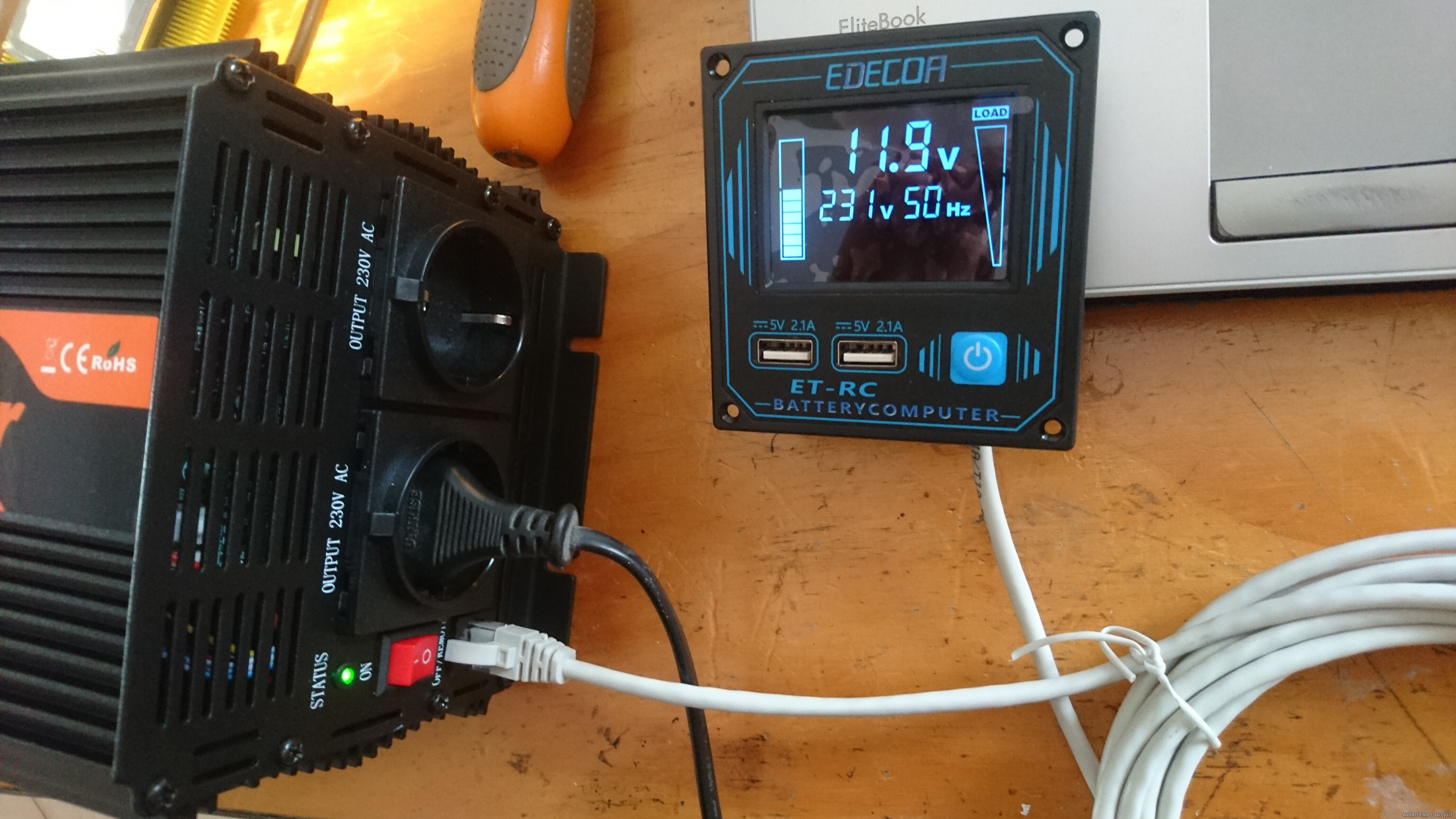

Пробный запуск
Пробный запуск 5984x3366
Проверка напряжения
Проверка напряжения 5984x3366
Пробный запуск
Пробный запуск 5984x3366
