Вникаємо у базові команди управління LTE/GPS модулем sim7600G-H

/uk/electronics/mcu/ sim7600ltegpsqmicli
22/Грудень/2020
авторRentaro
Rentaro

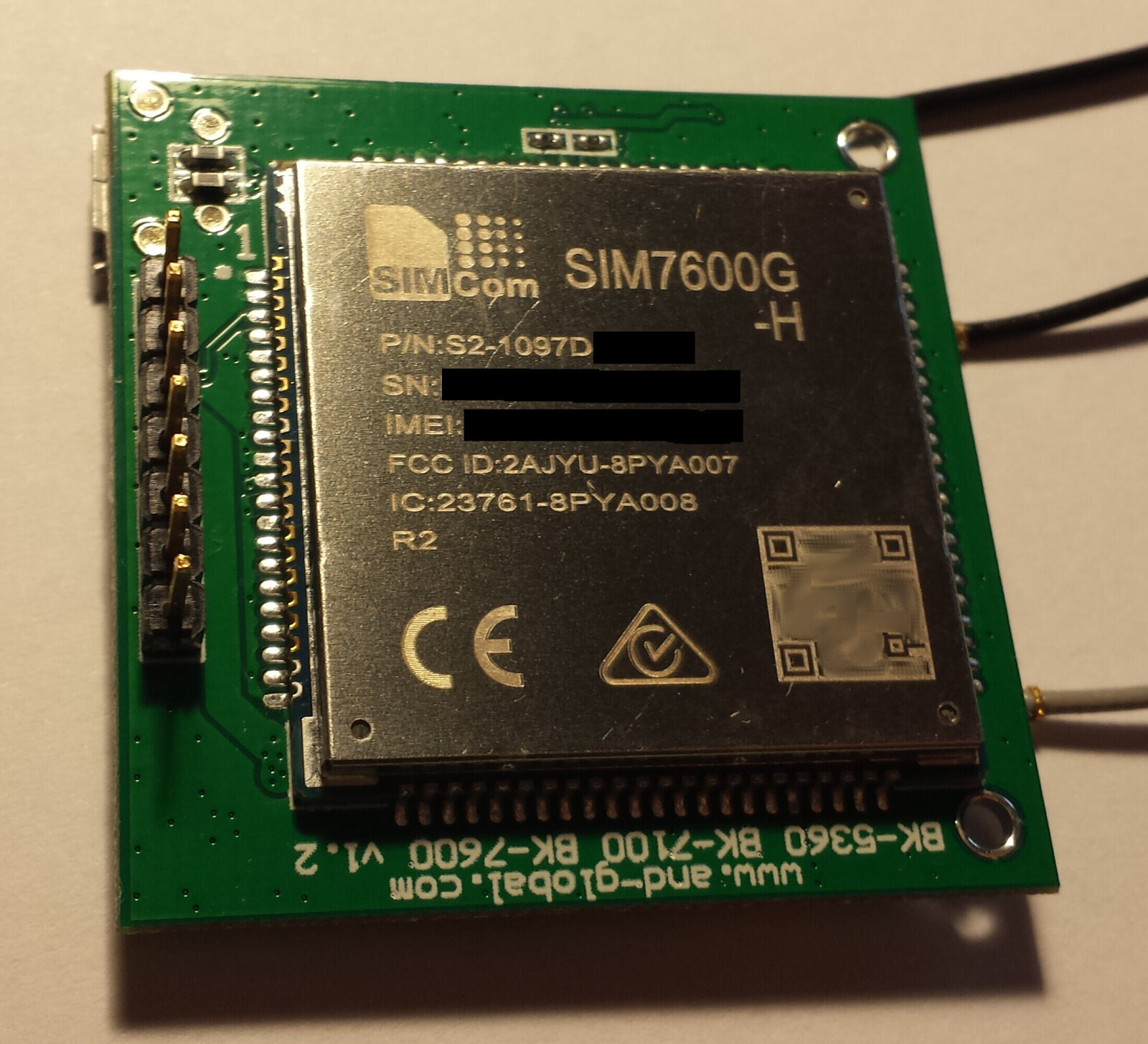

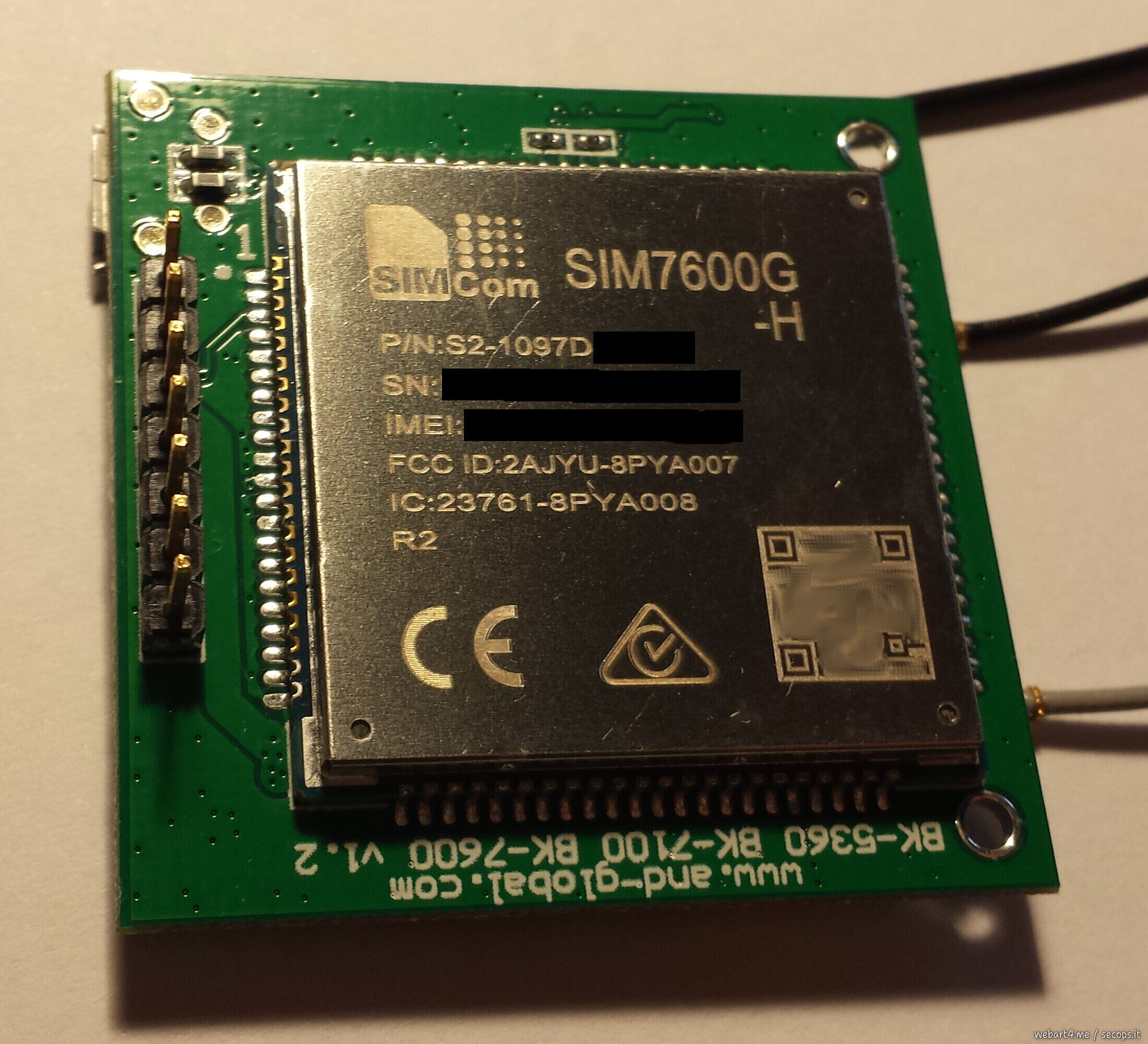

simcom sim7600G-H 2200x2000 sim7600g-h_1.jpg
sim7600g-h

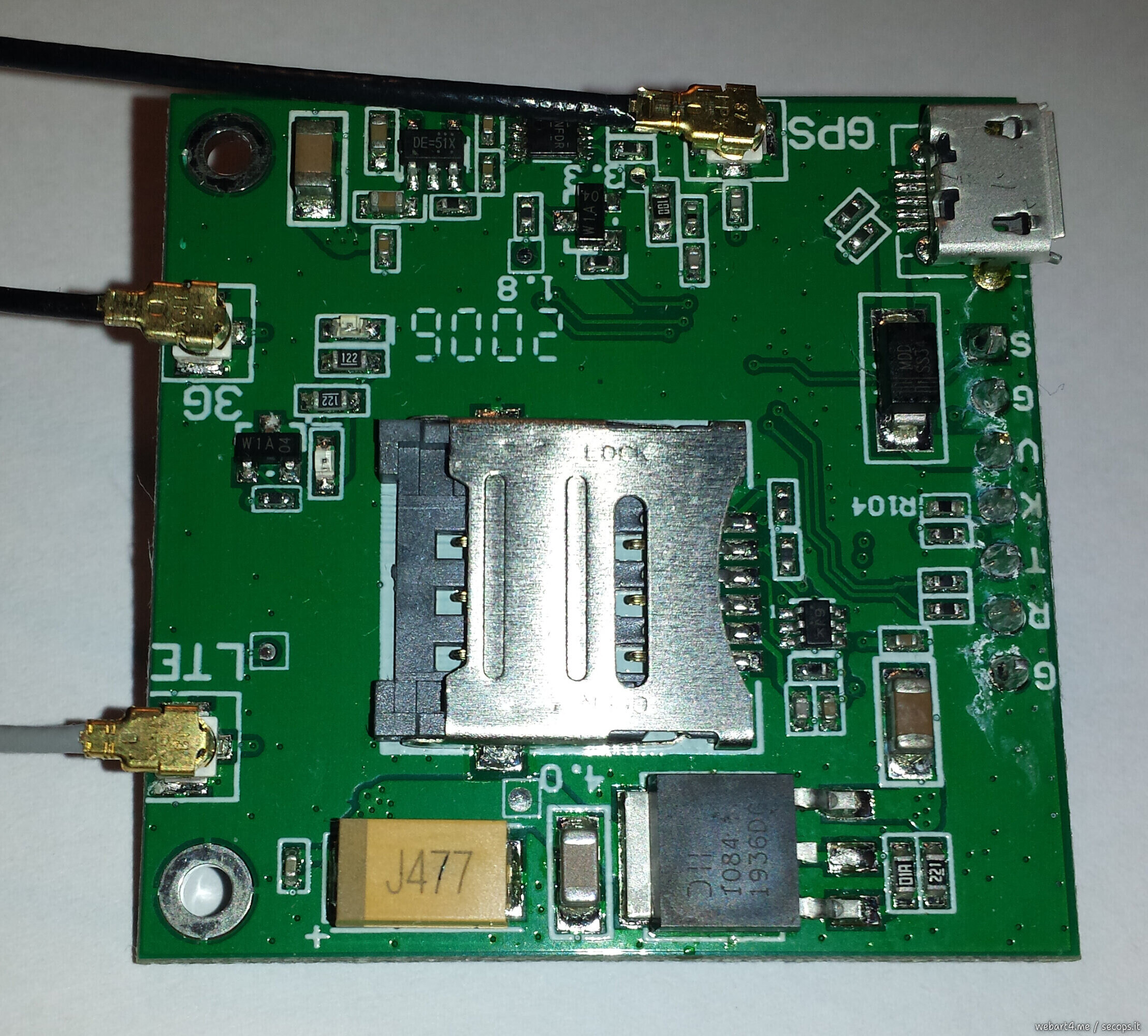

sim7600G back side
7600G-H Зворотний бік 2217x2000

Якщо коротко, sim7600G-H являє собою модуль стільникового зв’язку, а також включає GPS, GLONASS і BeiDou, версія “G” означає global, з підтримкою частот Європи, Азії, Північної Америки, “H” - LTE CAT4 зі швидкостями Uplink <= 50Mbps / Downlink <= 150Mbps.
Оскільки модуль буде використовуватися у зв’язці з одноплатником з актуальним ядром, найзручнішим буде інтерфейс USB2.0, наявні UART, SPI, I2C не розглядаються.


Для використання UART потрібно TXB0108 voltage level translator.

Встановлюємо сім-карту, підключаємо антени, вмикаємо в USB-порт, та дивимось dmesg

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

[4213221.561156] usb 3-1.2: new high-speed USB device number 30 using ehci-pci
[4213221.682677] usb 3-1.2: New USB device found, idVendor=1e0e, idProduct=9001, bcdDevice= 3.18
[4213221.682687] usb 3-1.2: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[4213221.682692] usb 3-1.2: Product: SimTech, Incorporated
[4213221.682696] usb 3-1.2: Manufacturer: SimTech, Incorporated
[4213221.682699] usb 3-1.2: SerialNumber: 0123456789ABCDEF
[4213221.684970] option 3-1.2:1.0: GSM modem (1-port) converter detected
[4213221.685408] usb 3-1.2: GSM modem (1-port) converter now attached to ttyUSB0
[4213221.686070] option 3-1.2:1.1: GSM modem (1-port) converter detected
[4213221.686474] usb 3-1.2: GSM modem (1-port) converter now attached to ttyUSB1
[4213221.687469] option 3-1.2:1.2: GSM modem (1-port) converter detected
[4213221.687816] usb 3-1.2: GSM modem (1-port) converter now attached to ttyUSB2
[4213221.688326] option 3-1.2:1.3: GSM modem (1-port) converter detected
[4213221.688550] usb 3-1.2: GSM modem (1-port) converter now attached to ttyUSB3
[4213221.689526] option 3-1.2:1.4: GSM modem (1-port) converter detected
[4213221.689759] usb 3-1.2: GSM modem (1-port) converter now attached to ttyUSB4
[4213221.690918] qmi_wwan 3-1.2:1.5: cdc-wdm0: USB WDM device
[4213221.692270] qmi_wwan 3-1.2:1.5 wwan0: register 'qmi_wwan' at usb-0000:00:1d.0-1.2

Приблизно через 5 секунд з’являються наступні пристрої:

ls -la /dev/ttyUSB* /dev/cdc*

1
2
3
4
5
6

crw------- 1 root root    180, 0 дек 22 21:43 /dev/cdc-wdm0
crw-rw---- 1 root dialout 188, 0 дек 22 21:44 /dev/ttyUSB0  # DIAGinterface
crw-rw---- 1 root dialout 188, 1 дек 22 21:44 /dev/ttyUSB1  # NMEAinterface
crw-rw---- 1 root dialout 188, 2 дек 22 21:44 /dev/ttyUSB2  # ATCOMinterface
crw-rw---- 1 root dialout 188, 3 дек 22 21:44 /dev/ttyUSB3  # MODEMinterface
crw-rw---- 1 root dialout 188, 4 дек 22 21:43 /dev/ttyUSB4  # Wireless Ethernet Adapterinterface

У старих документаціях з налаштування та збирання драйверів фігурує інтерфейс
/dev/ttyUSB5 - Virtual Net Card, він уже є, це /dev/cdc-wdm0

Відразу зауважу, жодні сторонні драйвера GobiSerial.ko НЕ треба збирати, ядро НЕ потрібно патчити

Поточне ядро ​​Debian Buster 4.19 підтримує модуль на USB порті відразу “з коробки”, але в коробку спочатку треба покласти: apt install libqmi-utils udhcpc
Тут багато цікавого: qmicli --help-all

Поїхали


1
2

qmicli --device-open-proxy --device=/dev/cdc-wdm0 --dms-get-operating-mode
qmicli --device-open-proxy --device=/dev/cdc-wdm0 --dms-set-operating-mode='online'



1
2
3

[/dev/cdc-wdm0] Operating mode retrieved:
        Mode: 'online'
        HW restricted: 'no'

[/dev/cdc-wdm0] Operating mode set successfully


Перевіряємо ім’я інтерфейсу мережі
qmicli --device-open-proxy --device=/dev/cdc-wdm0 --get-wwan-iface,
отримуємо wwan0 ifconfig -a wwan0

1
2
3
4
5
6

wwan0: flags=4240<POINTOPOINT,NOARP,MULTICAST>  mtu 1500
        unspec 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00  txqueuelen 1000  (UNSPEC)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

Перевіряємо cat /sys/class/net/wwan0/qmi/raw_ip має бути Y
В іншому випадку:

1
2
3

ip link set wwan0 down
echo 'Y' | tee /sys/class/net/wwan0/qmi/raw_ip
ip link set wwan0 up

Параметри точки доступу

Як правило, використовується тільки Access Point Name, тобто apn=’ИМ`Я’, логін та пароль можна не вказувати у параметрах:

1
2
3
4
5
6

qmicli \
    --device-open-proxy \
    --device=/dev/cdc-wdm0 \
    --wds-start-network="apn='internet',ip-type=4" \
    --client-no-release-cid

або, якщо потрібно вказати, то

1
2
3
4
5
6

qmicli \
    --device-open-proxy \
    --device=/dev/cdc-wdm0 \
    --wds-start-network="apn='internet',username='LOGIN',password='PASSWORD',ip-type=4" \
    --client-no-release-cid




1
2
3
4
5

[/dev/cdc-wdm0] Network started
        Packet data handle: '3364889936'
[/dev/cdc-wdm0] Client ID not released:
        Service: 'wds'
            CID: '17'

udhcpc -i wwan0 - простий варіант,
udhcpc -q -f -n -i wwan0 - Exit if lease is not obtained
udhcpc -q -f -n -t3 -T2 -i wwan0 - Send 3 discover packets [-t], Pause between packets 2 seconds [-T]

1
2
3
4

udhcpc: started, v1.30.1
udhcpc: sending discover
udhcpc: sending select for 10.14.1.101
udhcpc: lease of 10.14.1.101 obtained, lease time 7200

Вимкнення

1
2
3
4
5
6

qmicli \
    --device-open-proxy \
    --device=/dev/cdc-wdm0 \
    --wds-stop-network=3364889936 \
    --client-cid=17


1
2

Network cancelled... releasing resources
[/dev/cdc-wdm0] Network stopped

Сброс

qmicli --device-open-proxy --device=/dev/cdc-wdm0 --wds-reset

Також можна використовувати готовий скрипт qmi-network

/etc/qmi-network.conf

1
2
3
4

APN=internet
#APN_USER=my-apn-username
#APN_PASS=my-apn-password
PROXY=yes

qmi-network /dev/cdc-wdm0 start
qmi-network /dev/cdc-wdm0 stop

Ще команди для наочності

1
2
3
4
5

qmicli \
    --device-open-proxy \
    --device=/dev/cdc-wdm0 \
    --nas-get-signal-strength


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

[/dev/cdc-wdm0] Successfully got signal strength
Current:
        Network 'lte': '-64 dBm'
RSSI:
        Network 'lte': '-64 dBm'
ECIO:
        Network 'lte': '-2,5 dBm'
IO: '-106 dBm'
SINR (8): '9,0 dB'
RSRQ:
        Network 'lte': '-16 dB'
SNR:
        Network 'lte': '14,8 dB'
RSRP:
        Network 'lte': '-101 dBm'

або

1
2
3
4
5

qmicli \
    --device-open-proxy \
    --device=/dev/cdc-wdm0 \
    --nas-get-signal-info


1
2
3
4
5
6

[/dev/cdc-wdm0] Successfully got signal info
LTE:
        RSSI: '-83 dBm'
        RSRQ: '-11 dB'
        RSRP: '-111 dBm'
        SNR: '12,2 dB'

1
2
3
4
5

qmicli \
    --device-open-proxy \
    --device=/dev/cdc-wdm0 \
    --nas-get-home-network


1
2
3
4
5

[/dev/cdc-wdm0] Successfully got home network:
        Home network:
                MCC: '222'
                MNC: '88'
                Description: 'Operator'

Дуже зручна команда отримання часу мережі, як альтернативне джерело, що не вимагає інтернету або GPS

qmicli --device-open-proxy --device=/dev/cdc-wdm0 --dms-get-time

1
2
3
4
5

[/dev/cdc-wdm0] Time retrieved:
        Time count: '1034159238899 (x 1.25ms): 2012-10-13 10:27:18'
        Time source: 'device'
        System time: '1292699048624 (ms): 2020-12-22 19:04:08'
        User time: '1223284 (ms): 1980-01-06 00:20:23'

Вивести частотні діапазони, що підтримуються

1
2
3
4
5

qmicli \
    --device-open-proxy \
    --device=/dev/cdc-wdm0 \
    --dms-get-band-capabilities


1
2
3
4

[/dev/cdc-wdm0] Device band capabilities retrieved:
        Bands: 'gsm-dcs-1800, gsm-900-extended, gsm-900-primary, gsm-850, gsm-pcs-1900, wcdma-2100, wcdma-pcs-1900, wcdma-1700-us, wcdma-850-us, wcdma-800, wcdma-900, wcdma-850-japan'
        LTE bands: '1, 2, 3, 4, 5, 7, 8, 12, 13, 18, 19, 20, 25, 26, 28, 34, 38, 39, 40, 41'
        LTE bands (extended): '1, 2, 3, 4, 5, 7, 8, 12, 13, 18, 19, 20, 25, 26, 28, 34, 38, 39, 40, 41, 66'

TXB0108 перетворювач логічних рівнів

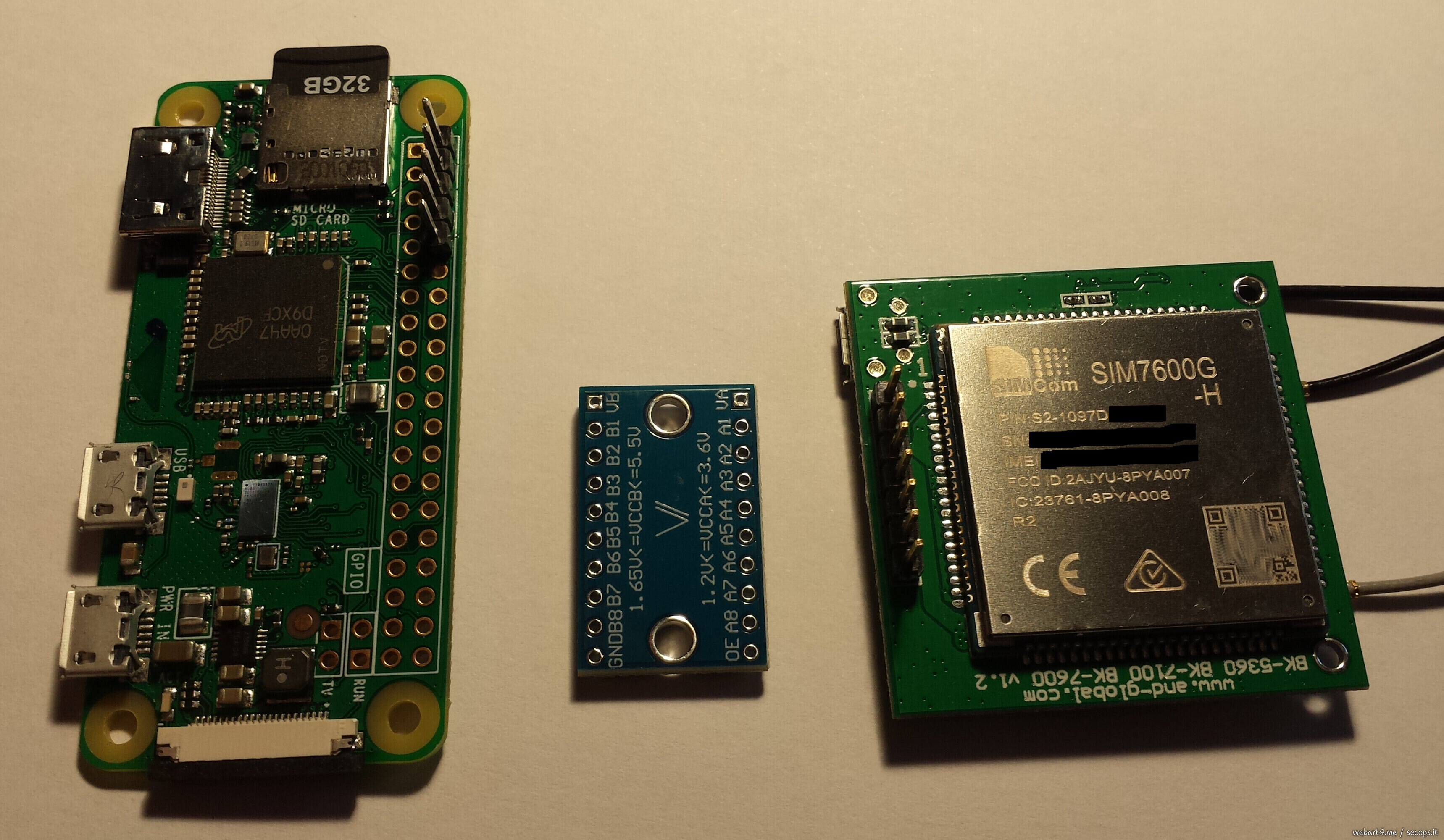

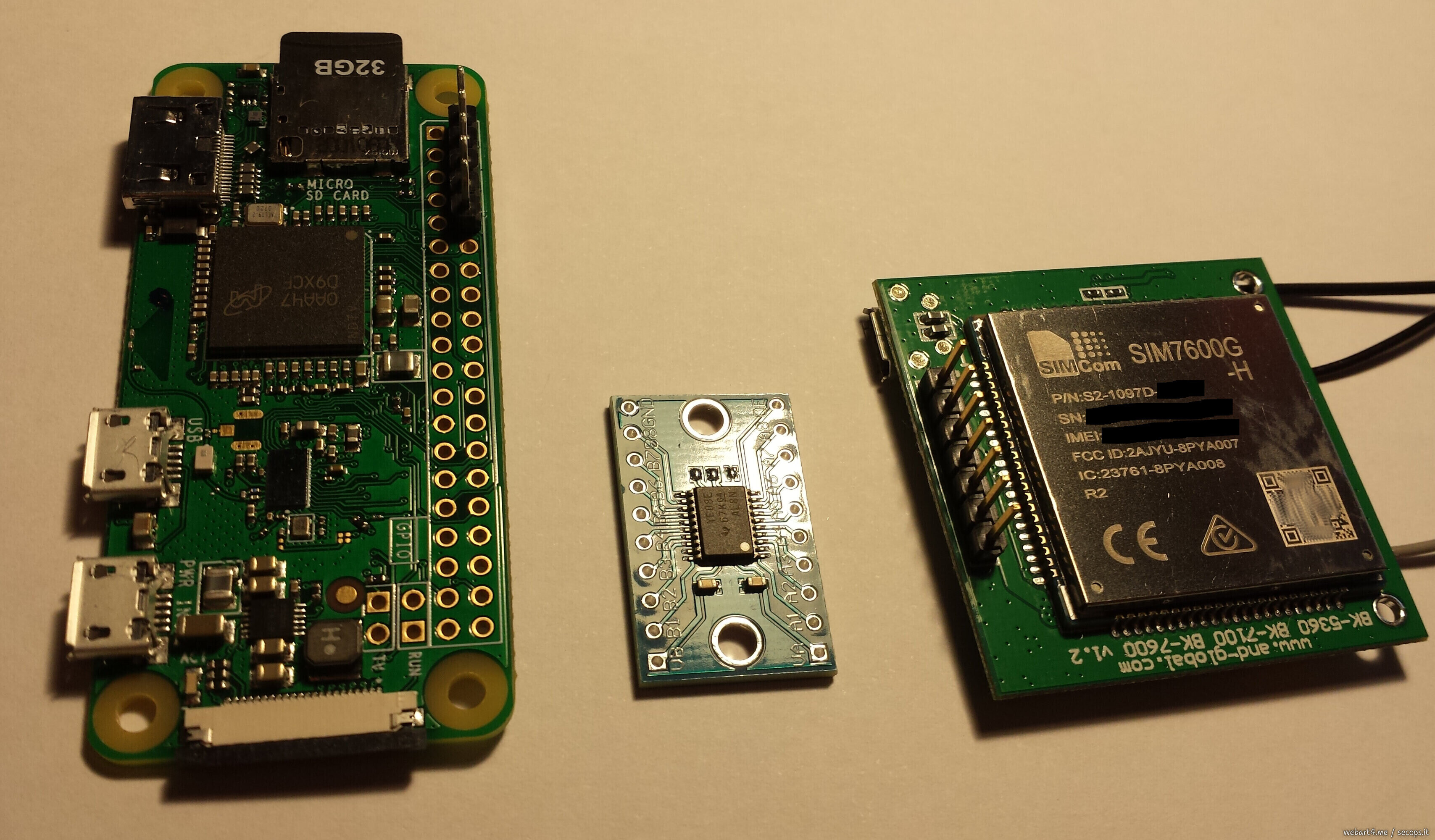

7600G, TXB0108, Rpi ZERO
7600G, TXB0108, Rpi ZERO 3415x2000

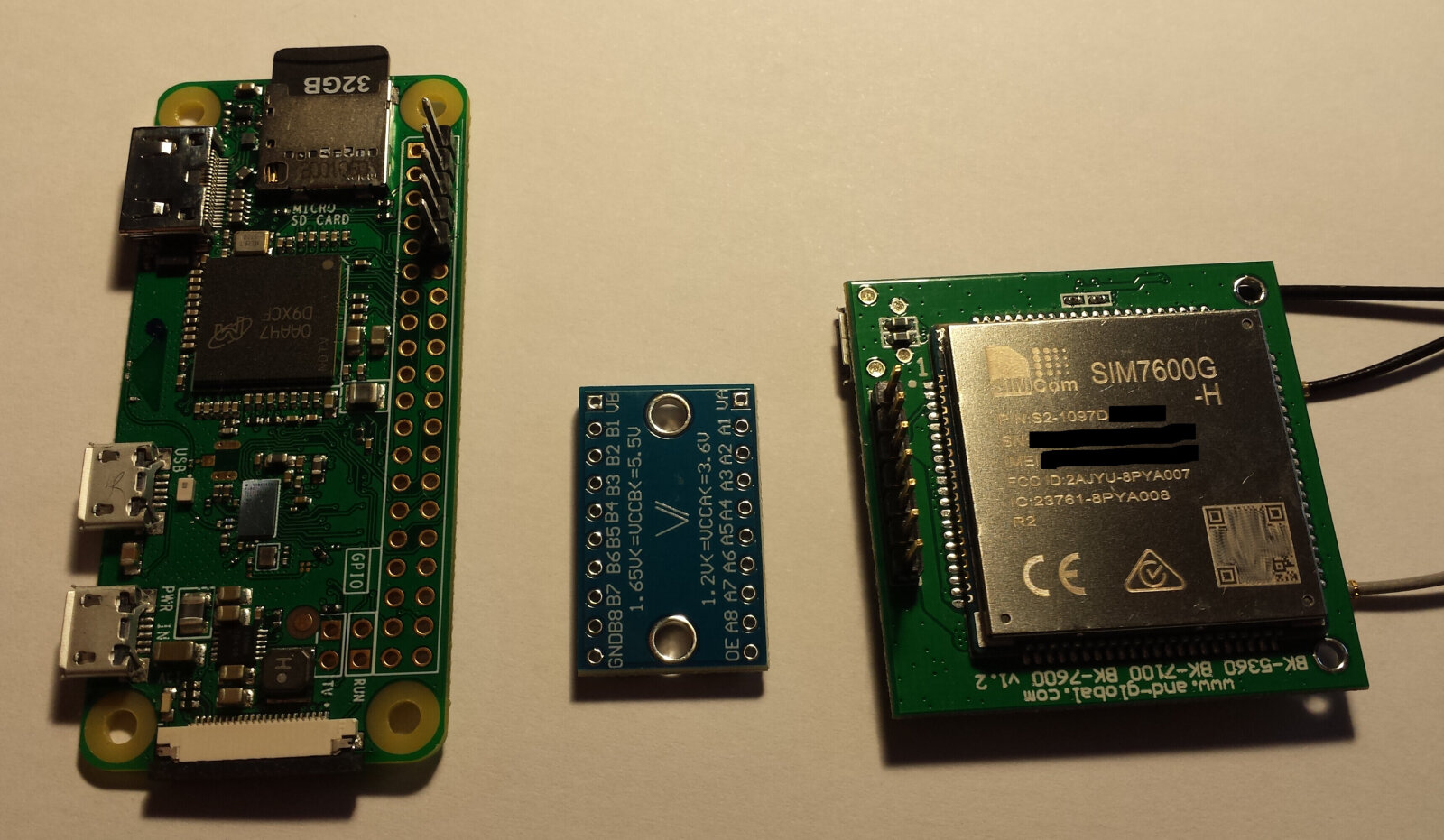

7600G, TXB0108, Rpi ZERO
7600G, TXB0108, Rpi ZERO 3437x2000

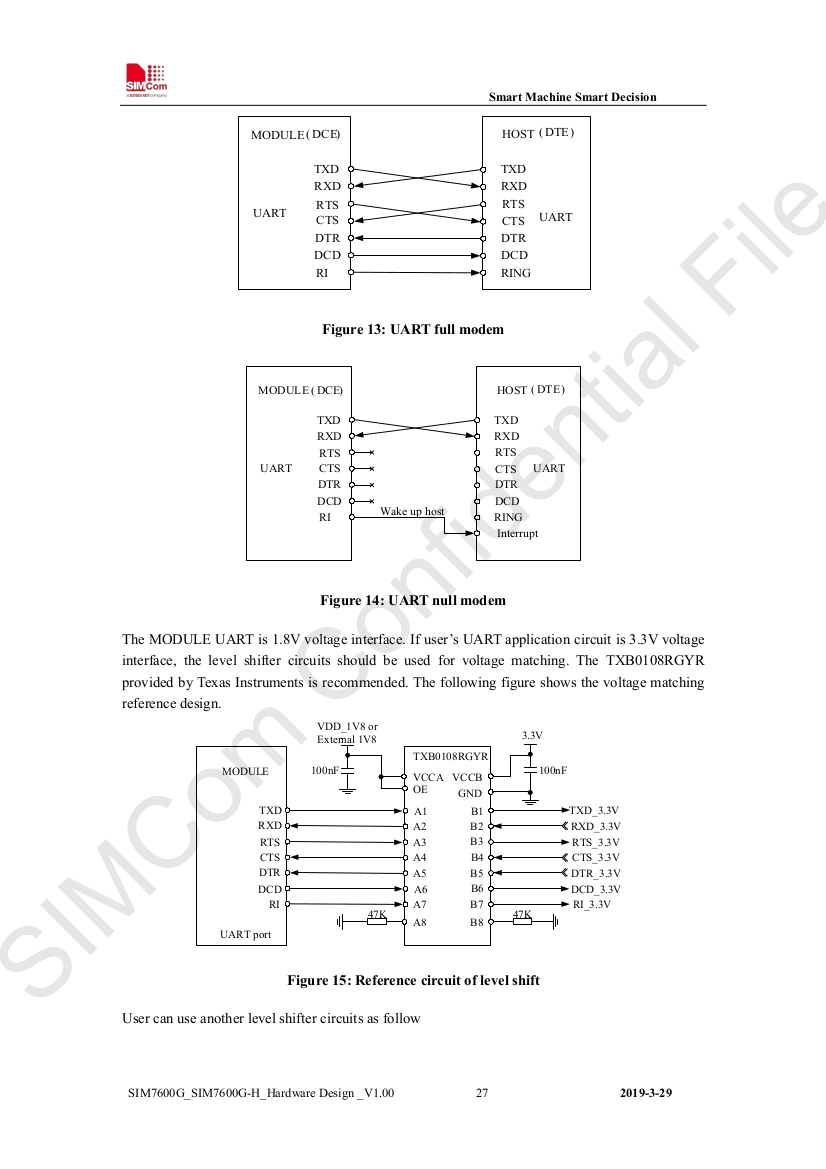

Hardware Design page 27
Hardware Design page 27 826x1169


Отже, UART модуля працює з напругою 1.8В, esp32 та Raspberry Pi використовують 3.3В, виробник пропонує використовувати перетворювач TXB0108RGYR.
